Electrónica de potencia para un láser pulsado
Unidad de destello con IGBT, driver aislado, sensor de corriente de pulso y control con pantalla táctil para un láser de laboratorio del IPN.
Rehicimos la electrónica completa del láser: carga del banco de capacitores, simmer, destello, interlocks y la secuencia de bomba, agua, carga y disparo. El equipo se instaló en el laboratorio y se caracterizó su energía de salida.

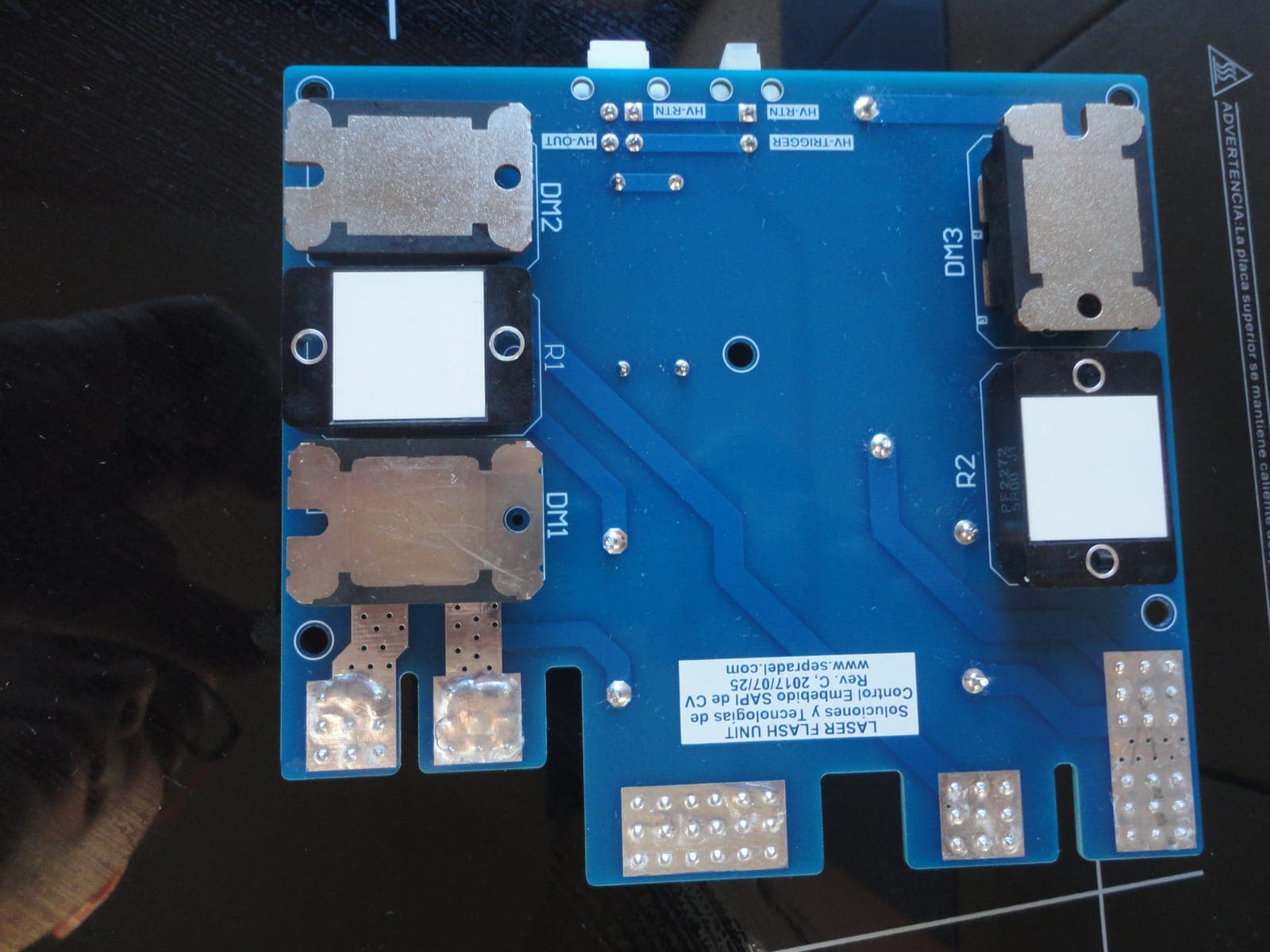

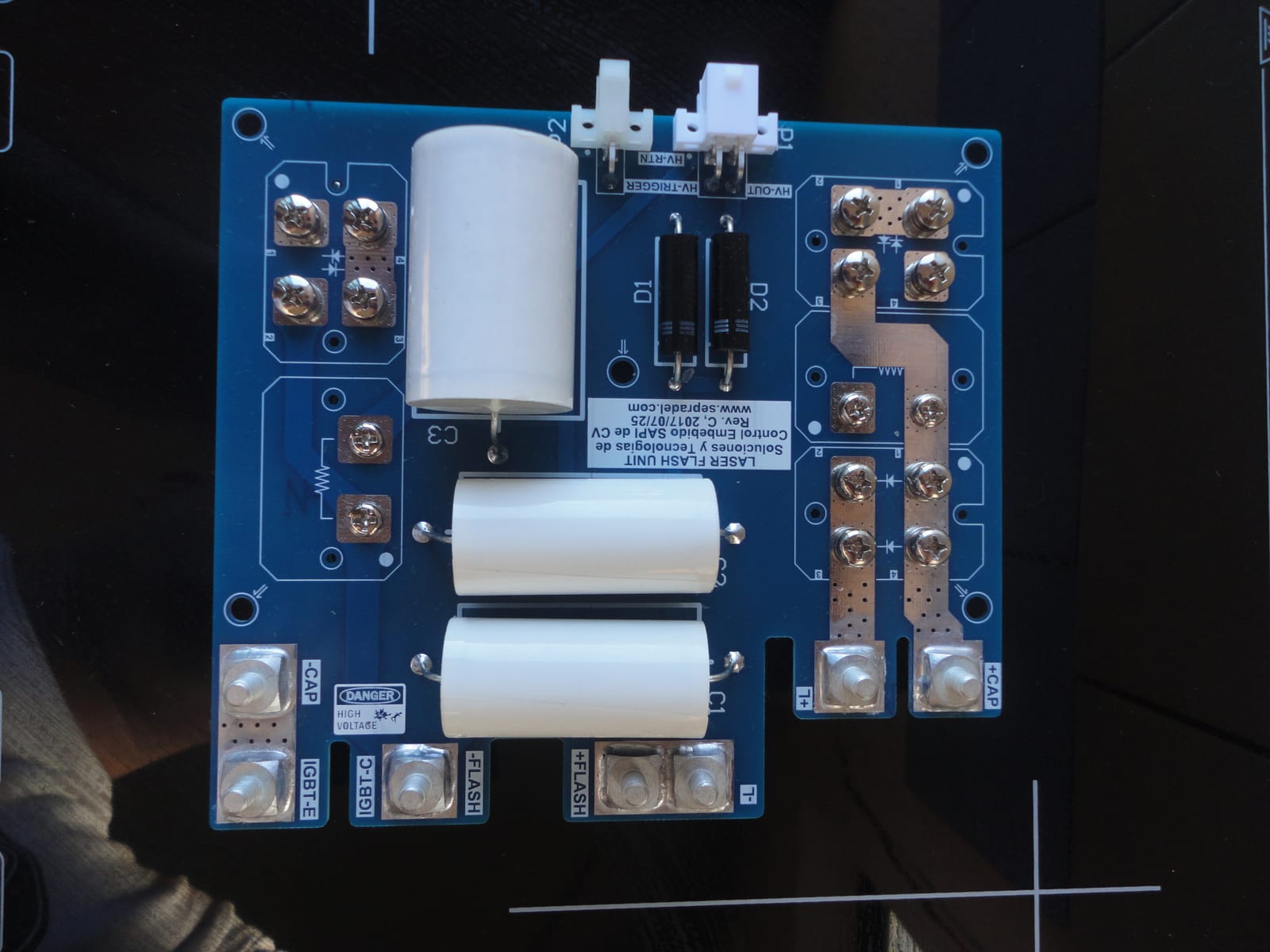

El snubber del IGBT fue un proyecto en sí mismo: lo calculamos y diseñamos para proteger el IGBT de alta potencia al conmutar la corriente de la lámpara, en una tarjeta propia con capacitores de película y diodos rápidos.
Qué hicimos
- Unidad de destello con IGBT (cuatro versiones)
- Cálculo y diseño del snubber del IGBT, en tarjeta propia

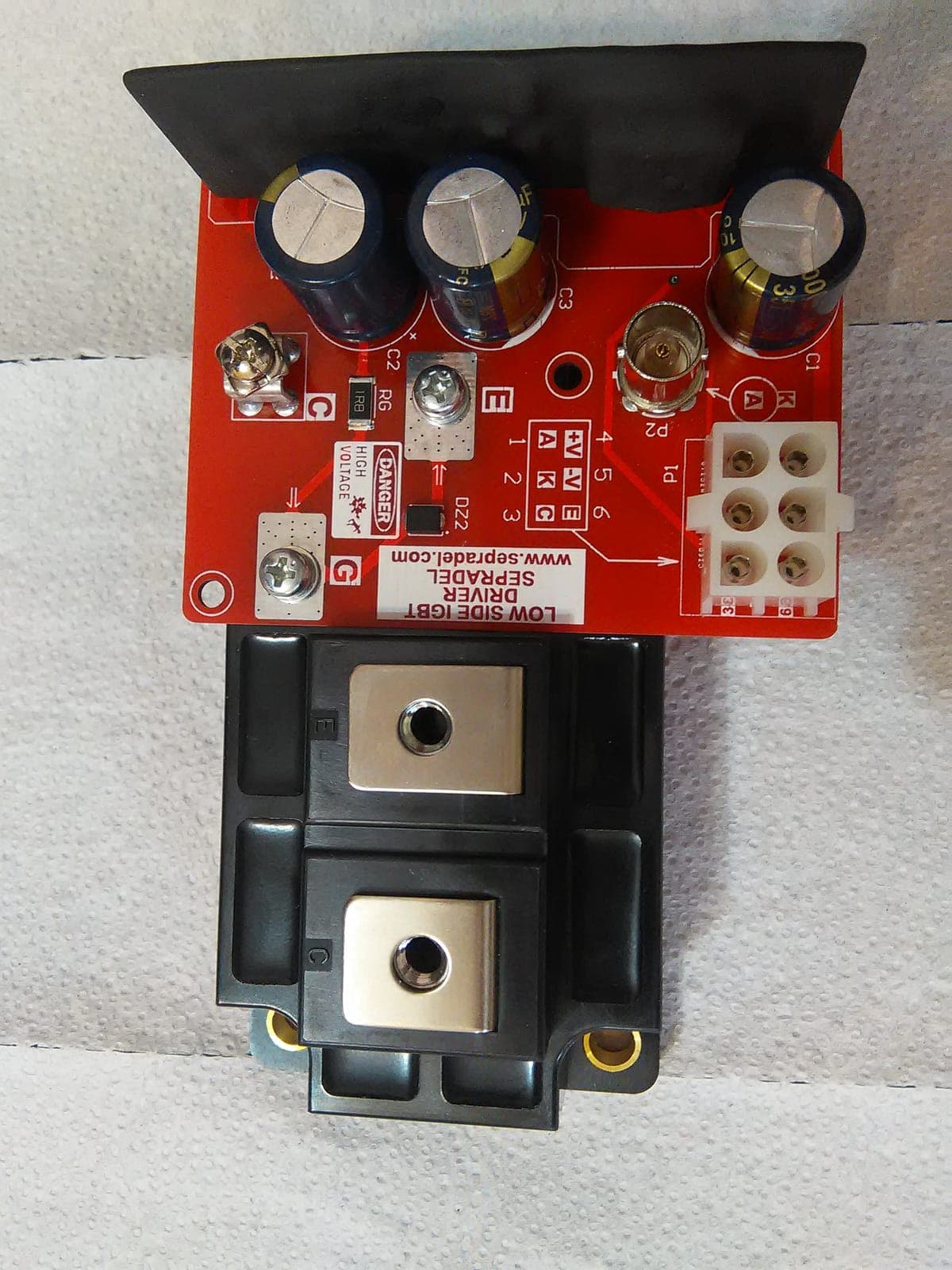

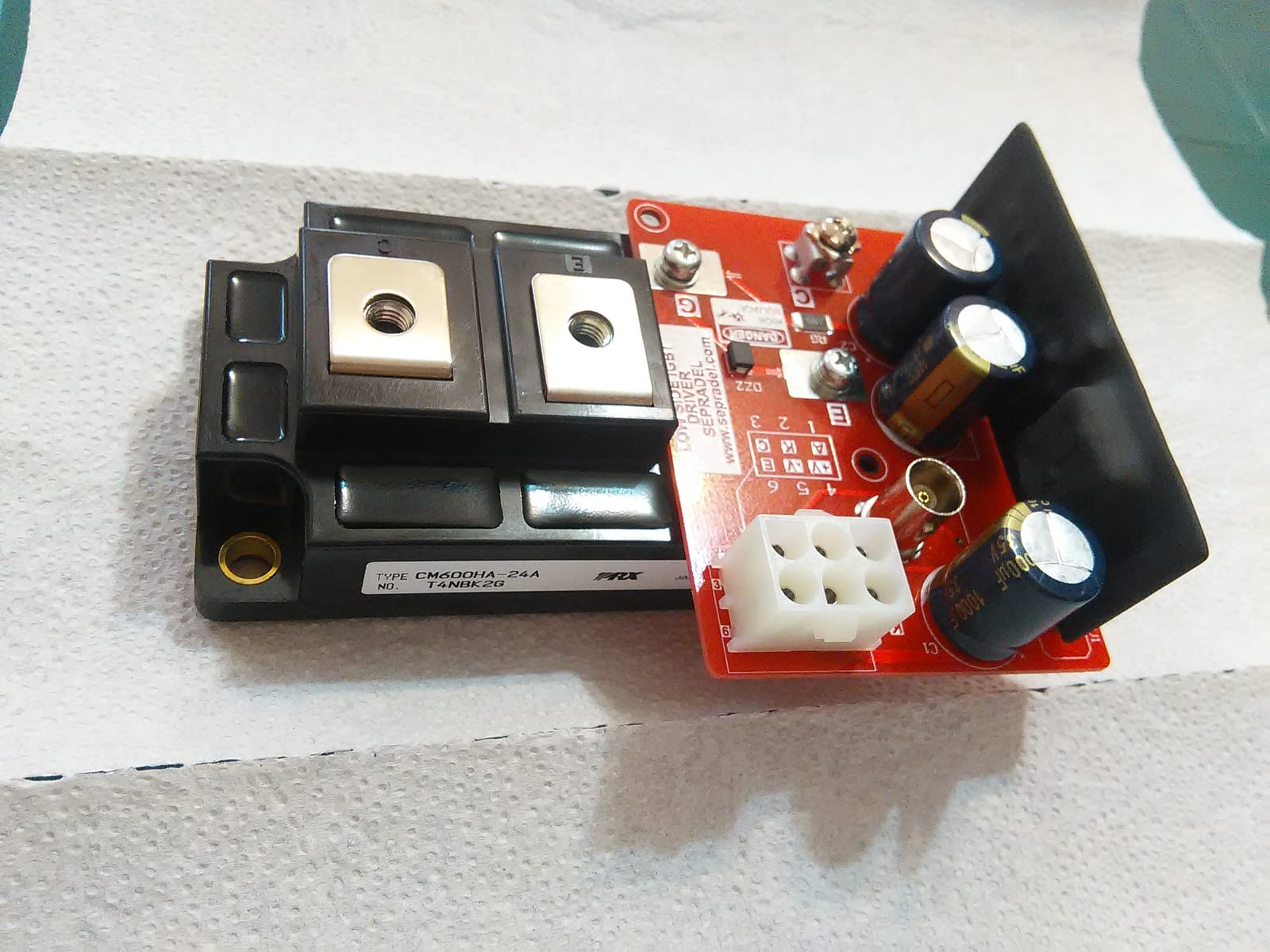

- Driver de IGBT propio y sensor de corriente de pulso aislado
- Módulo aislado para programar la fuente de carga
- Tarjeta de control con USB, Bluetooth y pantalla táctil
- Caracterización de energía contra voltaje
Datos técnicos
| IGBT | CM600HA-24A |
|---|---|
| Sensor de corriente | ±400 A, aislado 2500 VAC |
| Fuente de carga | 0–4 kV, 500 J/s |
| Banco | 120 µF |
| Año | 2017–2023 |
