Adaptador de trigger HR-TRIGGER con conector SMB
  • HR-TRIGGER conectado a un espectrómetro Ocean HR

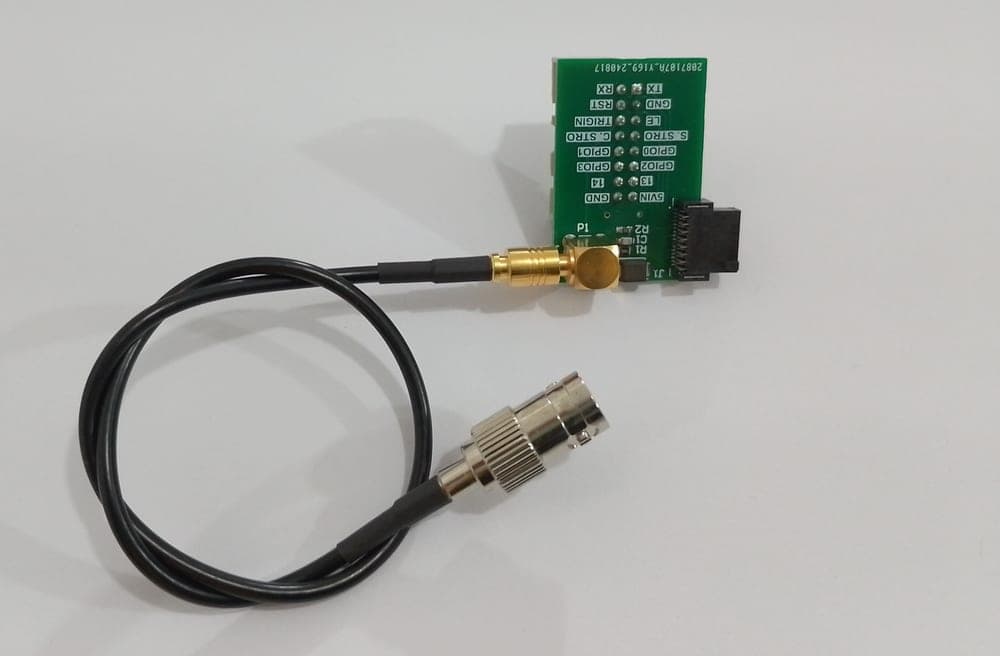

  • HR-TRIGGER con su cable de SMB a BNC

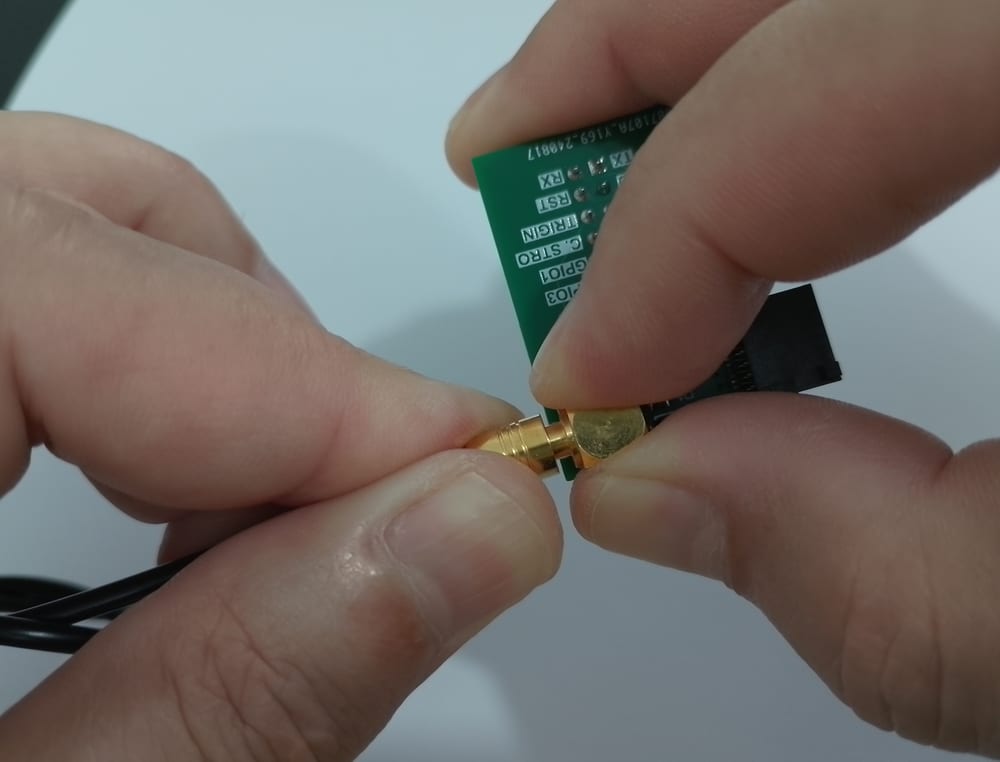

  • Conexión del cable al conector SMB del adaptador

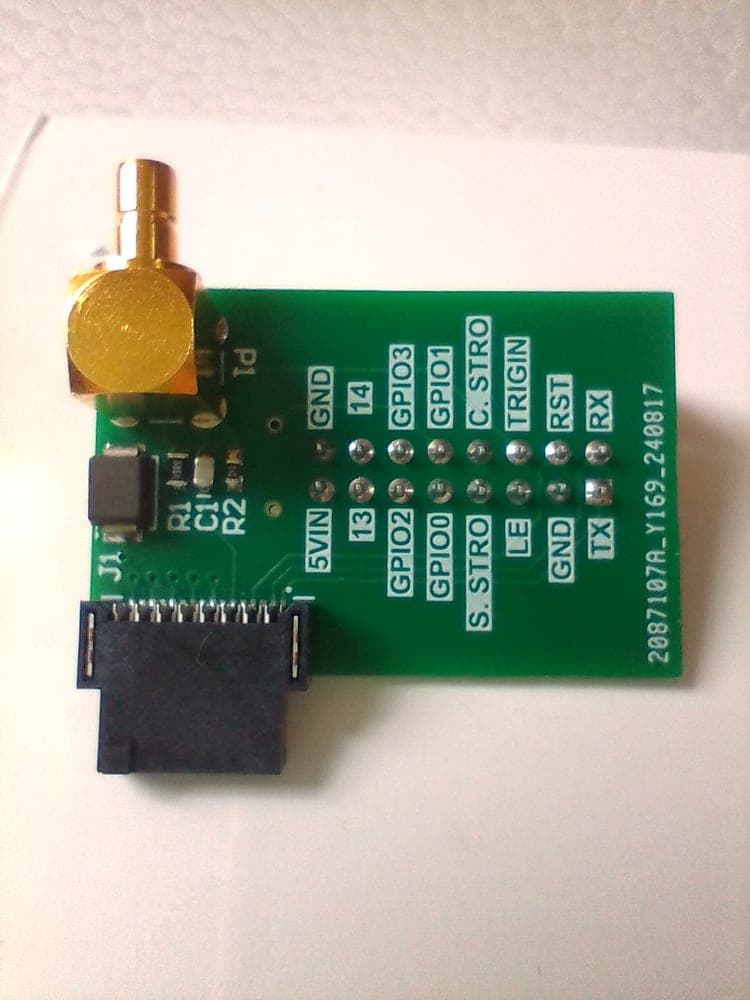

  • Señales del espectrómetro rotuladas junto a cada pin

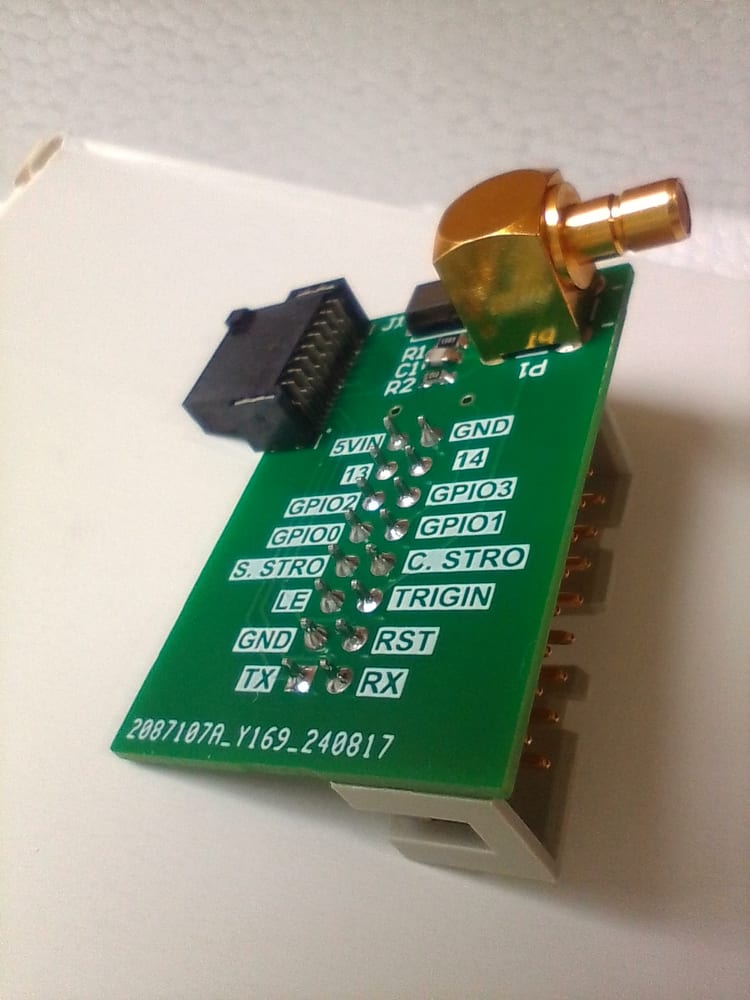

  • Vista lateral del HR-TRIGGER con el conector de 16 pines
  • Conector de 16 pines del HR-TRIGGER visto de frente, junto al SMB
  • Cara inferior del HR-TRIGGER con el conector de 16 pines y la leyenda de las series SR, HR y ST
Cargando modelo 3D…
Arrastra para girar · rueda o pellizco para acercar
HR-TRIGGER

Adaptador de trigger para Ocean HR, SR y ST

Para la serie nueva de Ocean Insight: trigger por SMB o BNC y todas las señales del espectrómetro en un conector de 16 pines.

Incluye un convertidor de SMB a BNC por si tu cable es BNC. El conector plano de 16 pines replica uno a uno los pines del espectrómetro. La señal de trigger debe ser TTL: el adaptador no cambia los niveles, pero sí protege contra picos momentáneos.

Precio 162 USD

Más envío: en México, al costo de la paquetería; al extranjero, la tarifa de la paquetería más 10 % por el cobro internacional.

Entrega: hasta 20 días hábiles después de recibir el pago. Envíos, devoluciones y garantía

Calcula el envío

Compatible con

  • Ocean HR
  • Ocean SR
  • Ocean ST

Especificaciones

Entrada de triggerSMB (incluye adaptador a BNC)
FiltroPasabajos RC, 50 Ω y 330 pF
ProtecciónContra sobrevoltaje momentáneo
Conector auxiliarFlat ribbon de 16 pines, uno a uno; el pin 6 va a la entrada SMB, antes del filtro
Nivel de la señalTTL
Tamaño35.6 × 37.5 × 18.8 mm con conectores
