Extractor axial y grúa pórtico
Modelado en Inventor, planos de fabricación y archivos de corte de un extractor axial de 48 aspas, una grúa pórtico de 1 t y una aguja de dial.

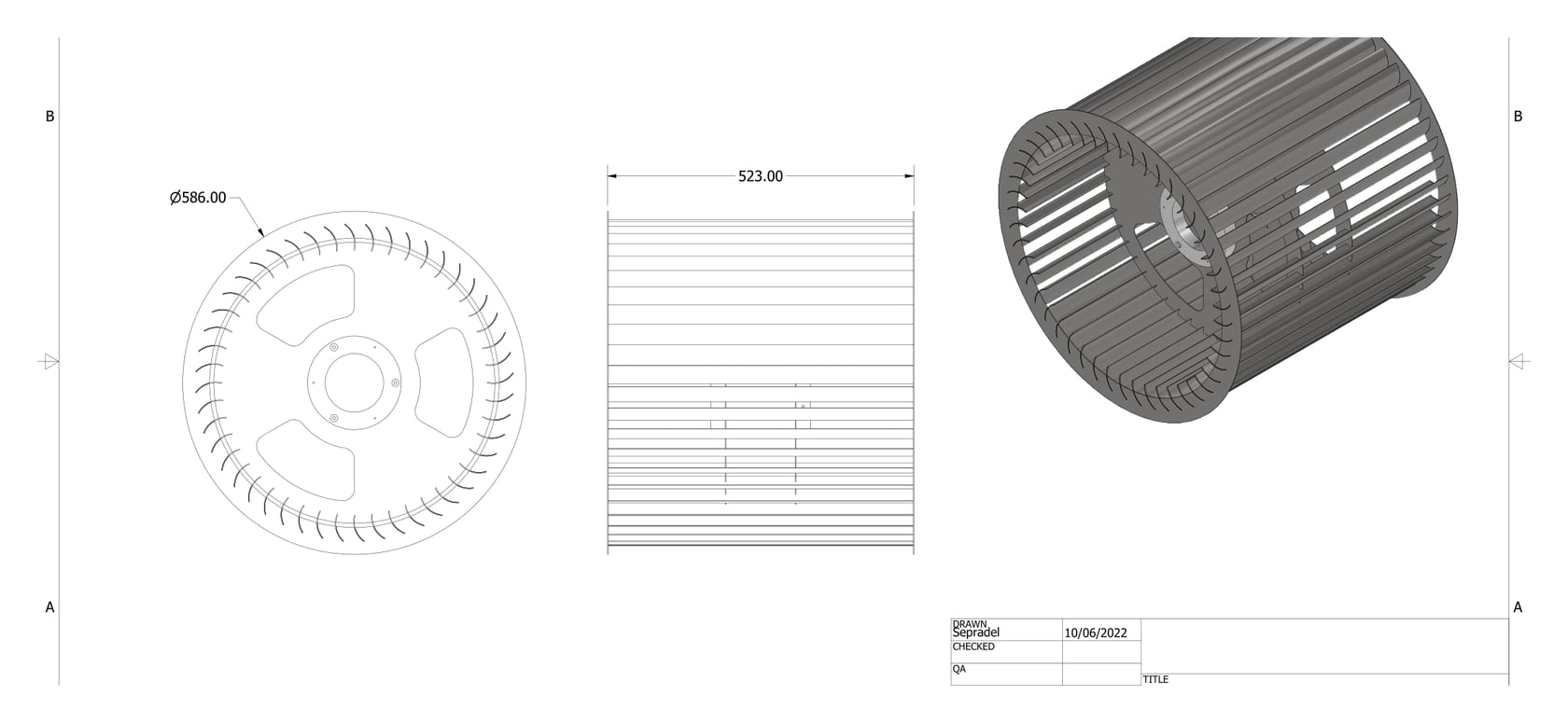

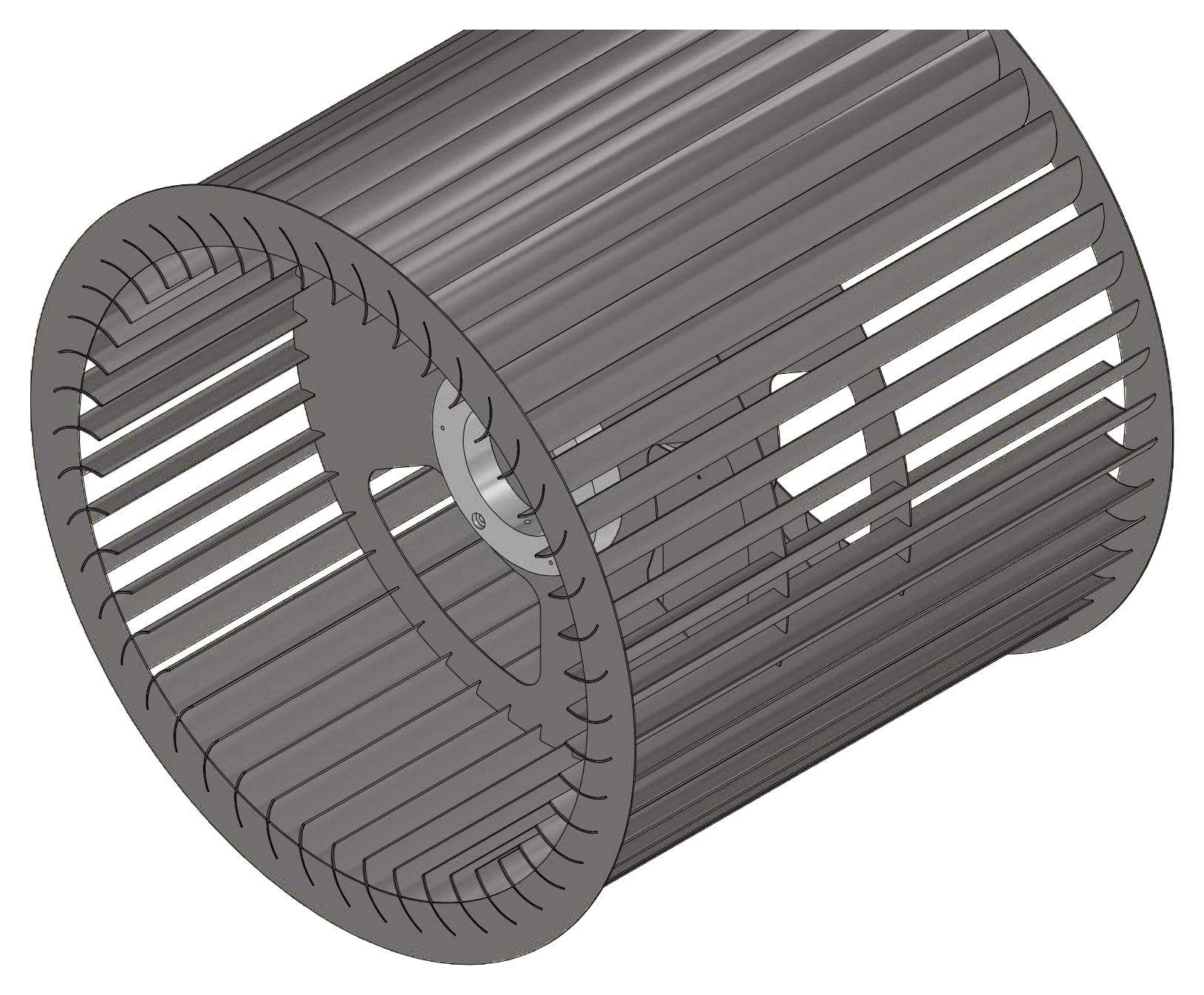

Partimos de las piezas y los planos del cliente. El extractor se modeló completo, aspa por aspa, y se entregaron planos y DXF para cortar la lámina; la grúa, con su estructura de tubo y rodajas con freno.
Qué hicimos
- Modelo 3D del extractor axial y planos de 6 hojas
- Archivos DXF para corte

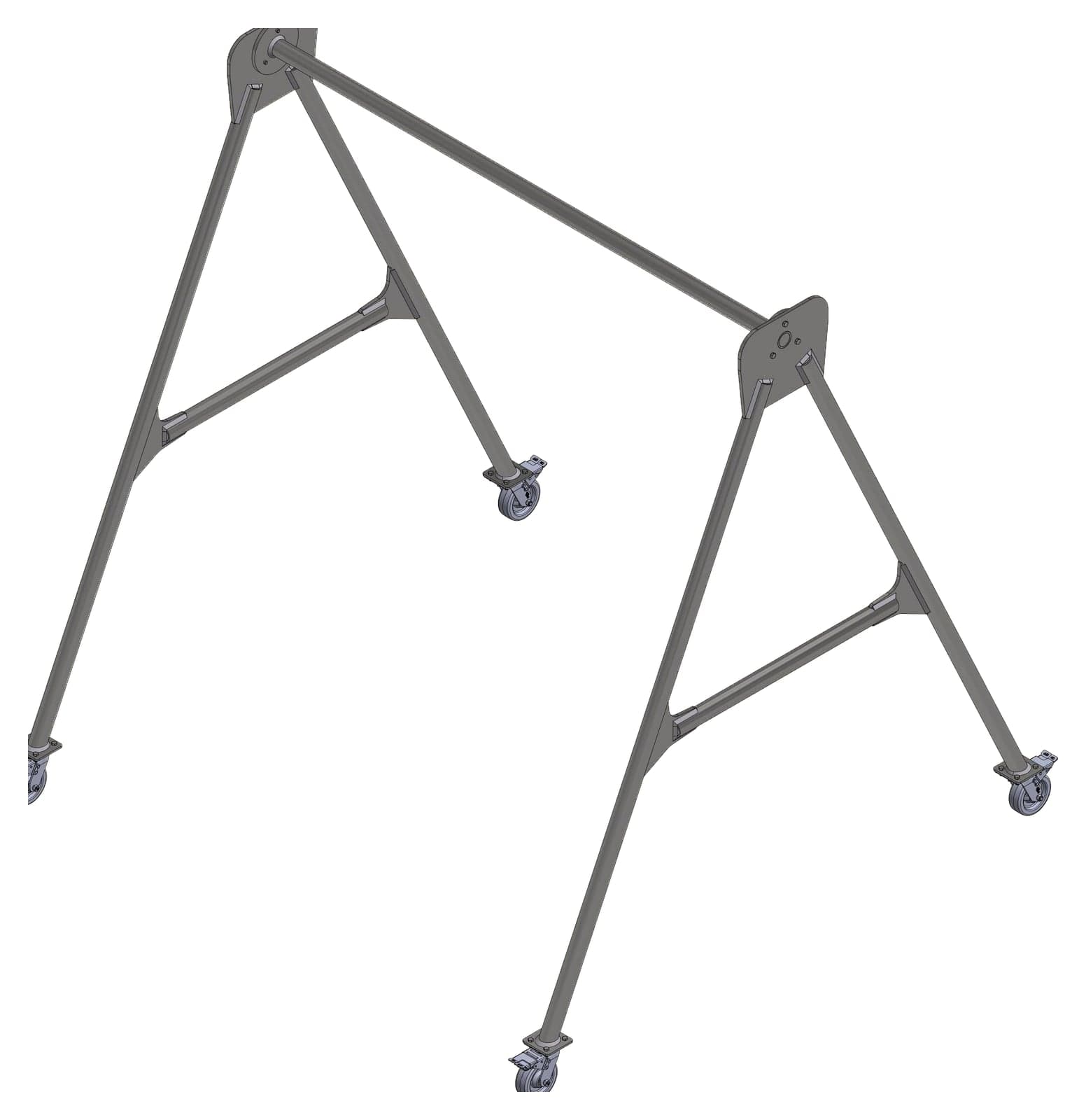

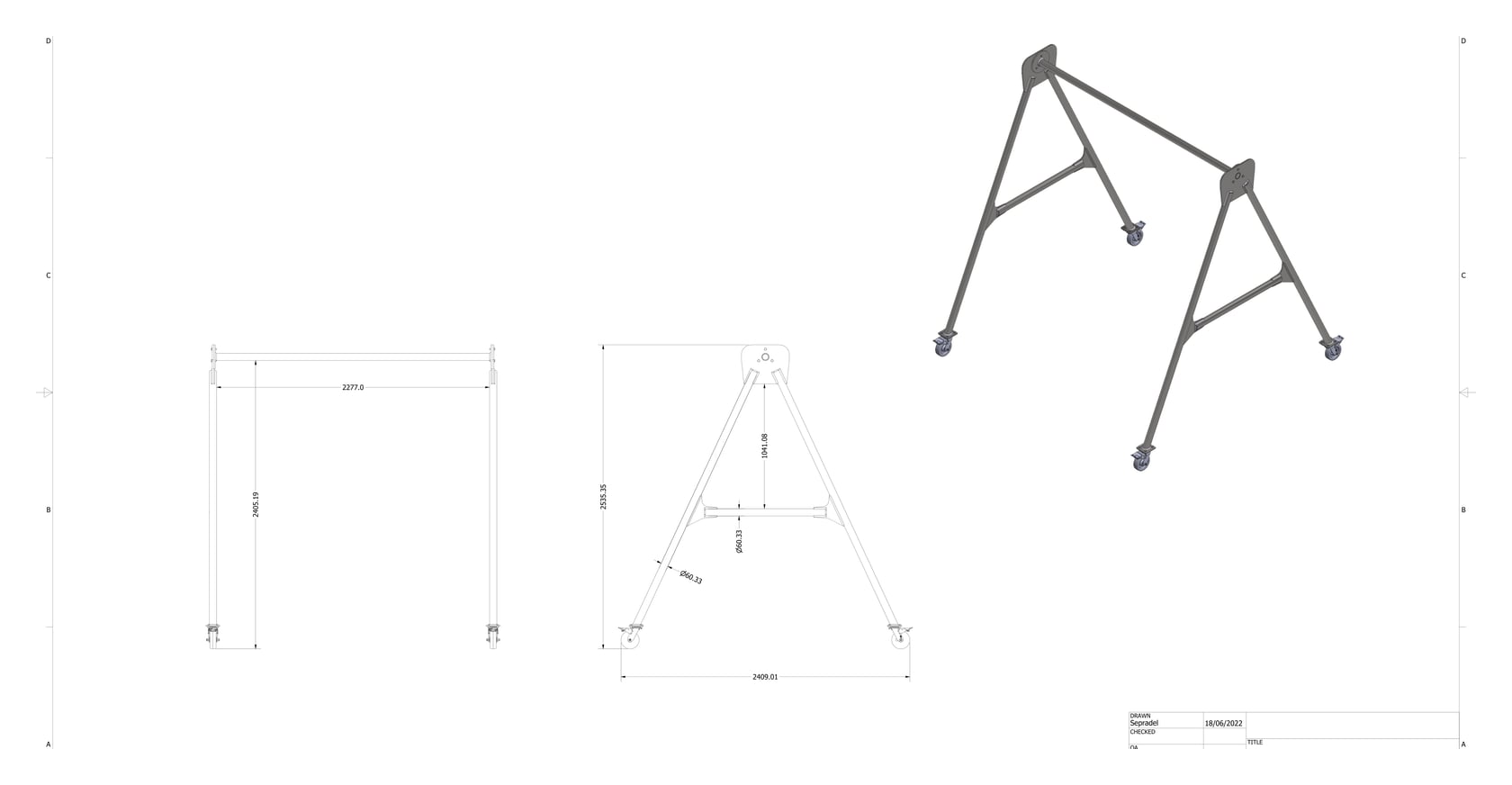

- Modelo y plano de la grúa pórtico

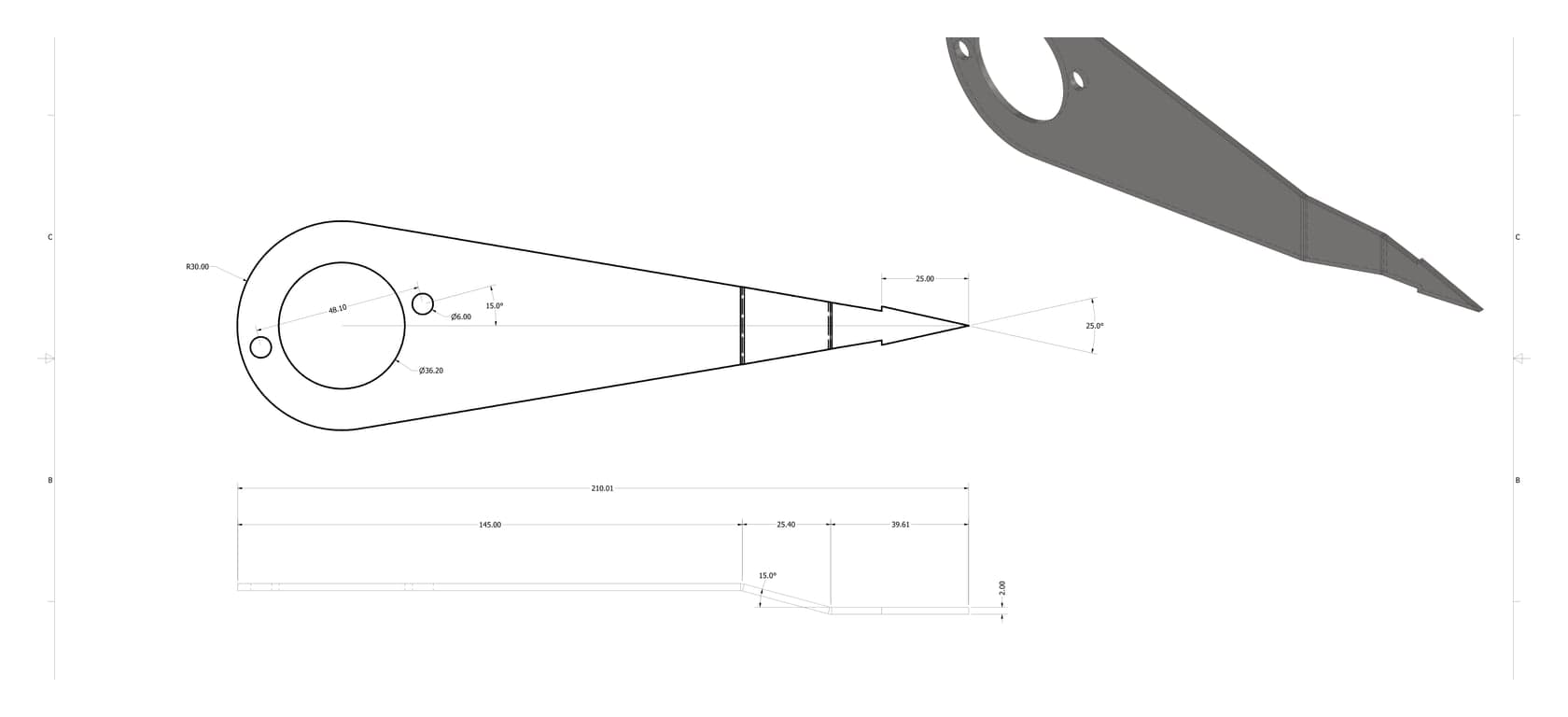

- CAD y CAM de una aguja de dial
Datos técnicos
| Extractor | Ø586 mm, 48 aspas |
|---|---|
| Lámina | Galvanizada calibre 18 |
| Grúa | 1 t, tubo de 2" cédula 80 |
| Año | 2022 |
