Actuador neumático para cabezales ultrasónicos

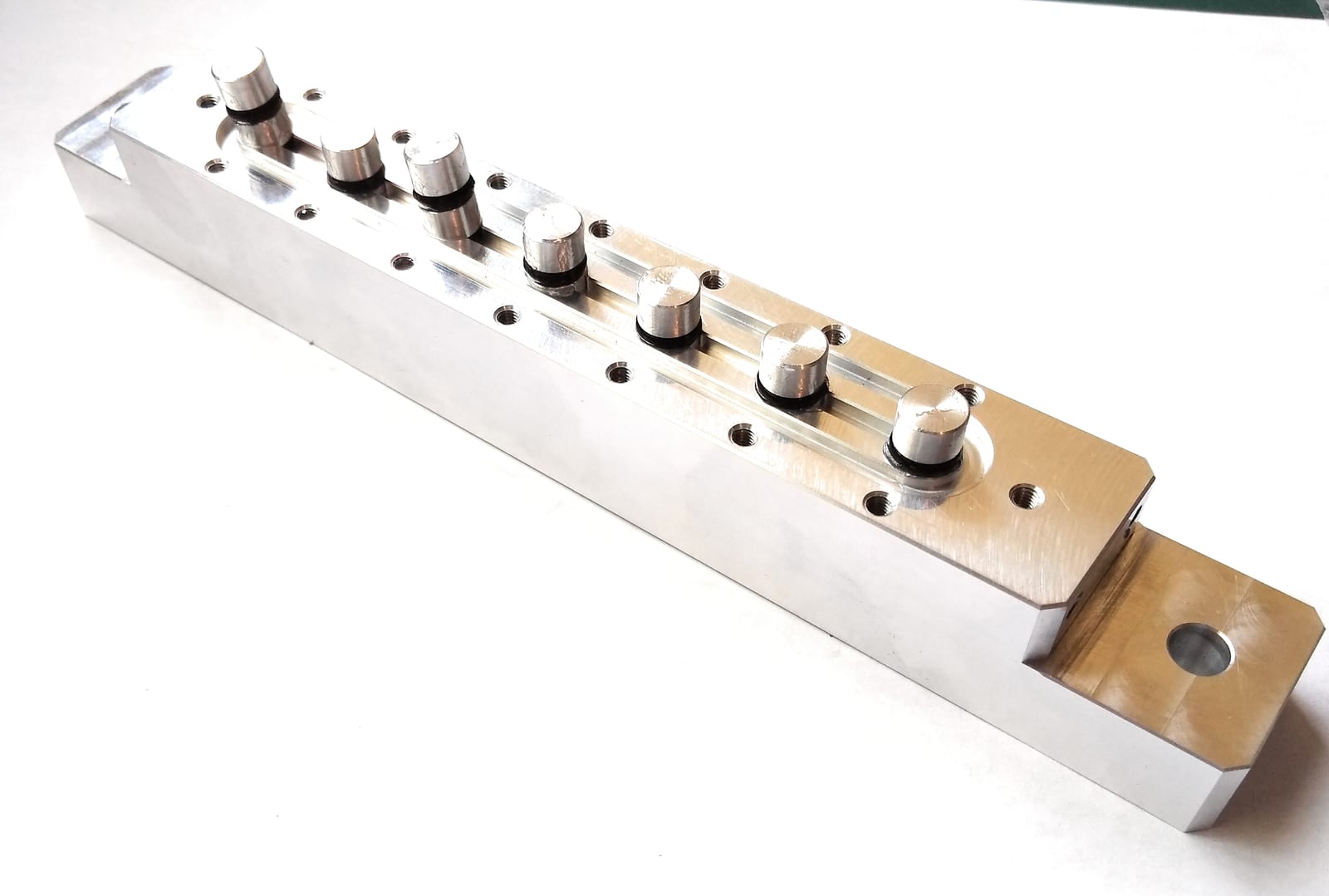

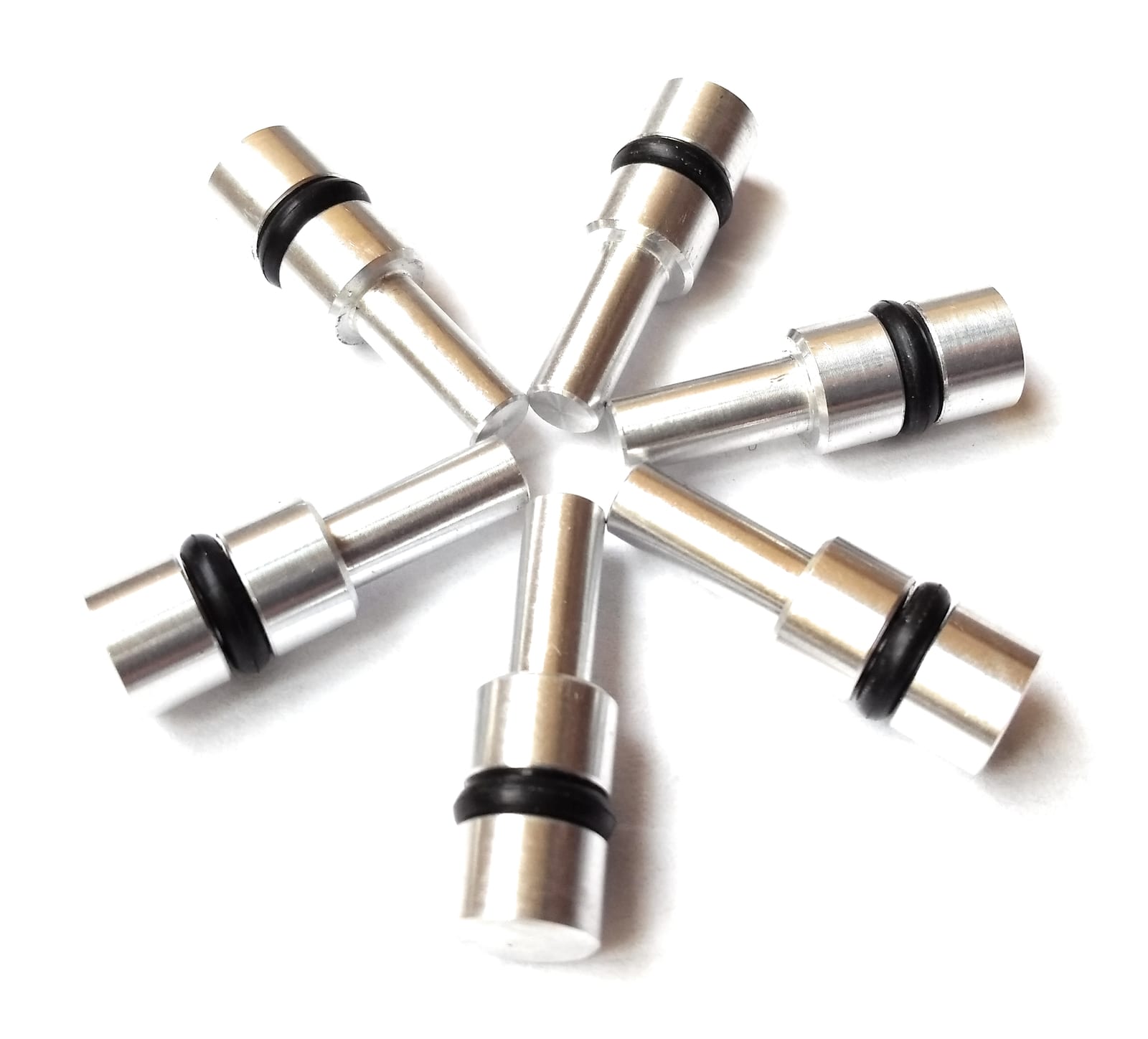

Bloque de aluminio con 7 pistones sellados con O-ring que empujan cada cabezal ultrasónico contra la superficie a medir.

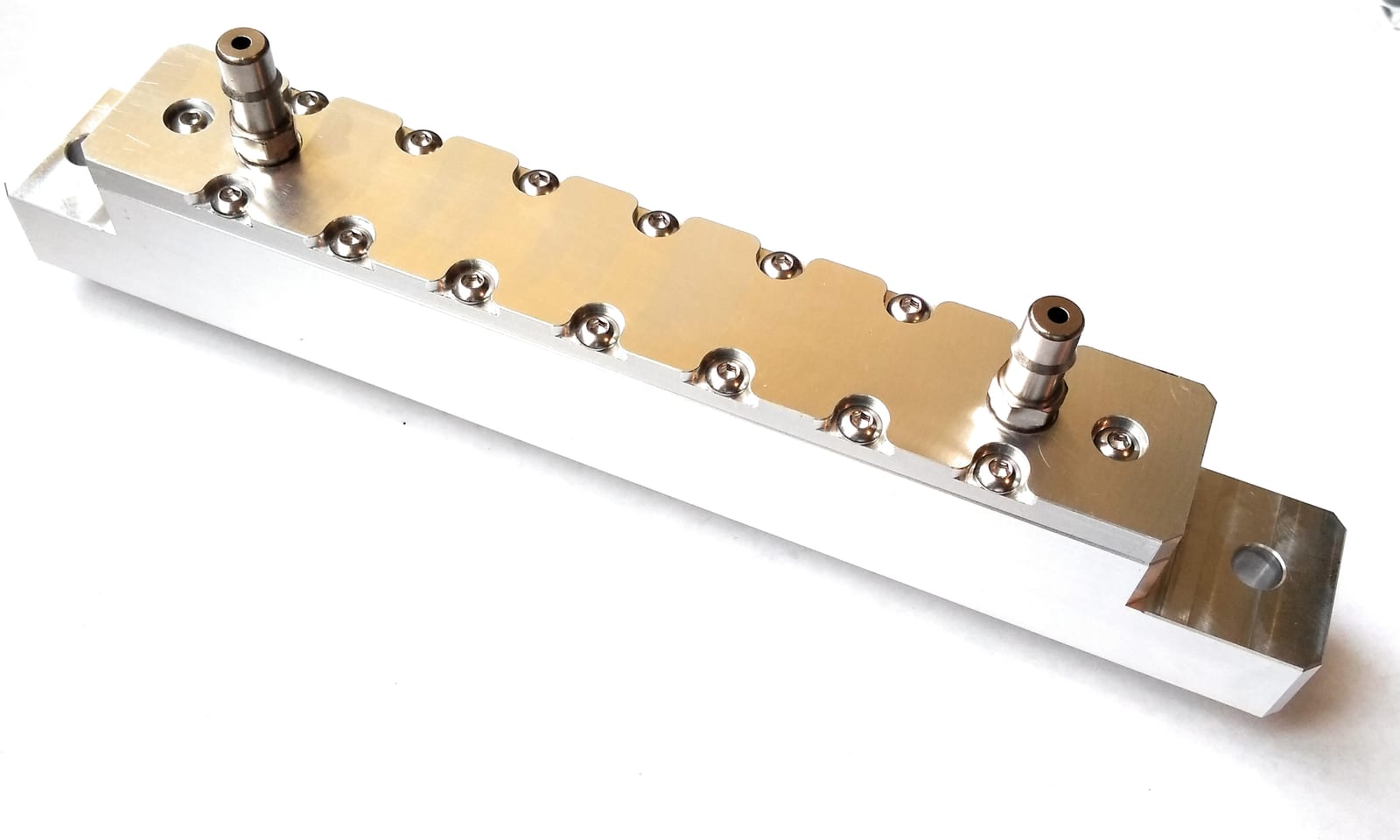

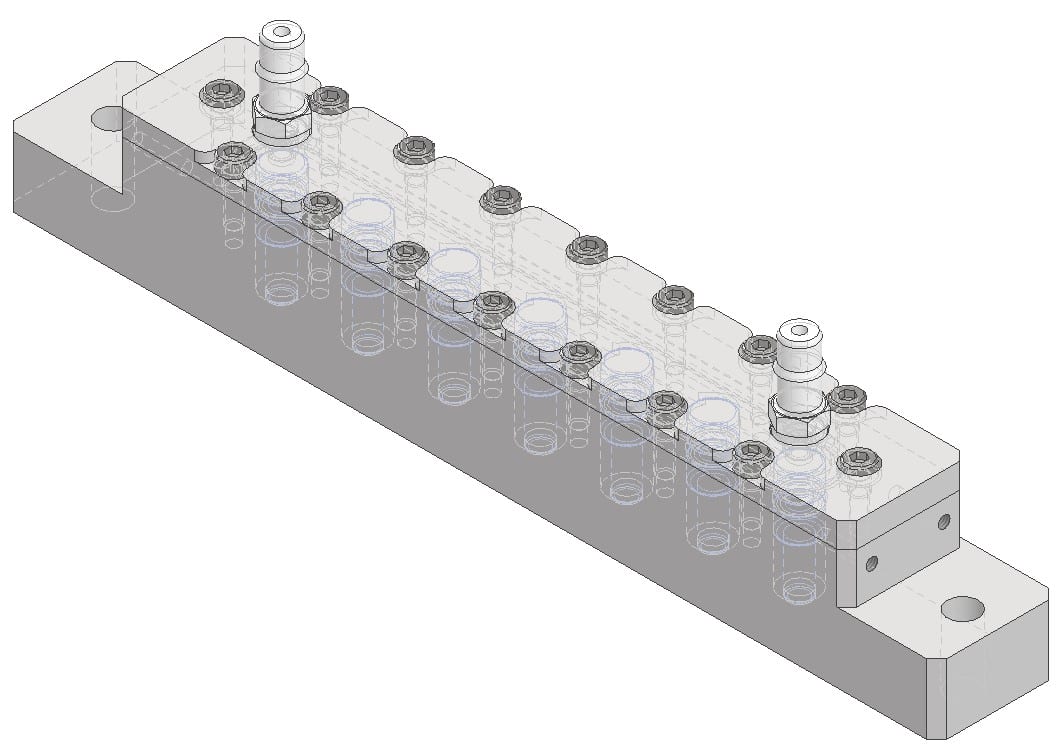

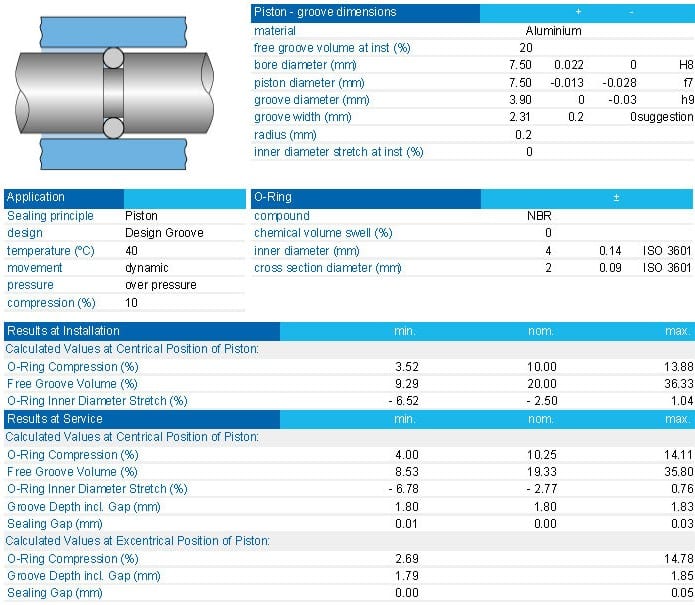

Los pistones se comunican por una ranura interna y se alimentan con aire por dos conectores; el bloque se monta en los postes roscados del propio módulo, que le sirven de guía. Calculamos las ranuras de los O-ring del pistón y de la tapa, hicimos los planos para CNC y probamos el conjunto.
