Crawler magnético para ondas guiadas

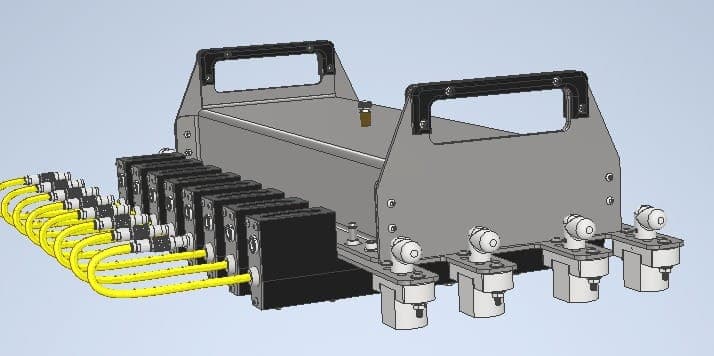

Portador magnético para 8 módulos Teletest de inspección por ondas guiadas sobre superficies planas de acero.

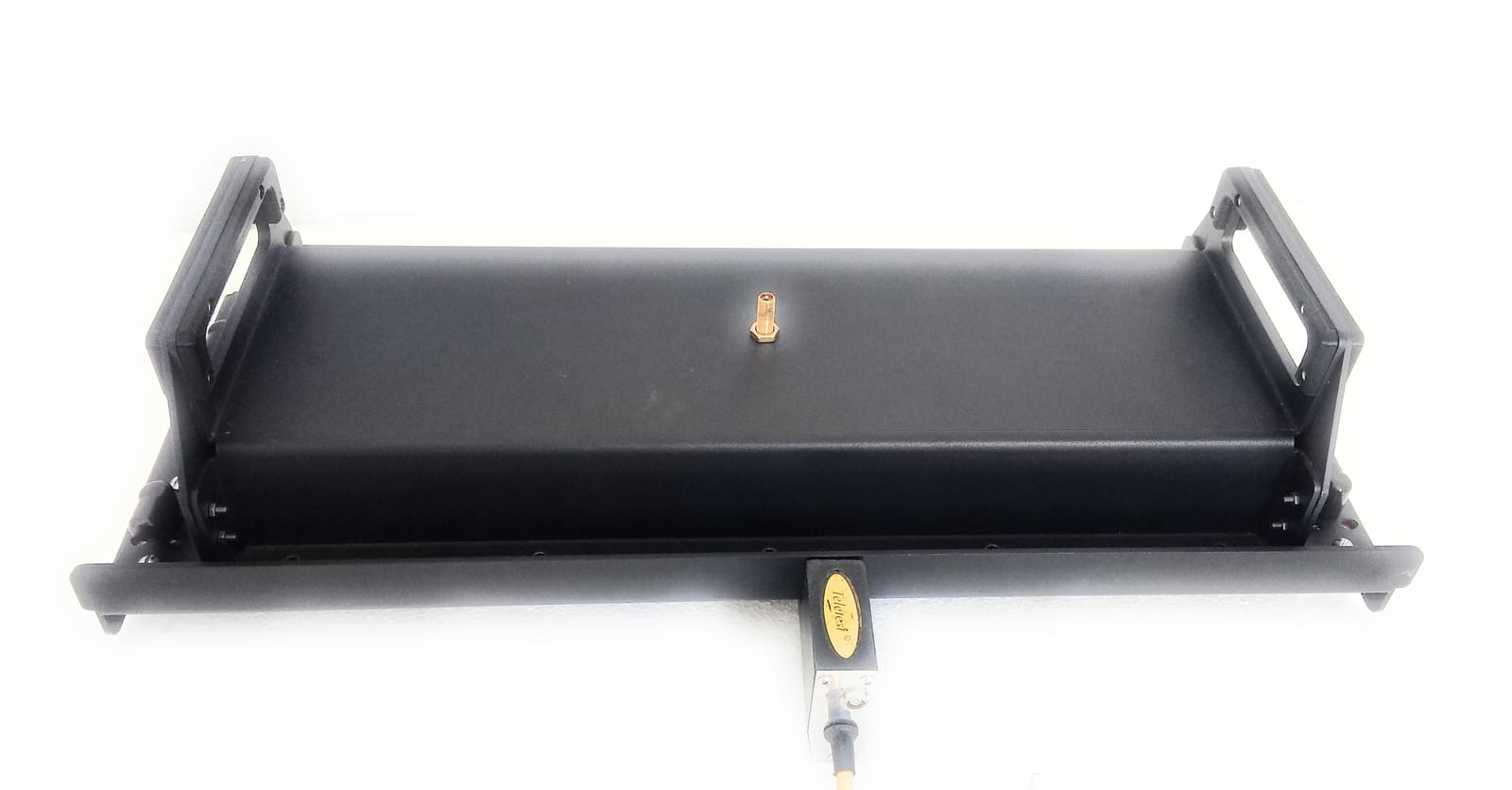

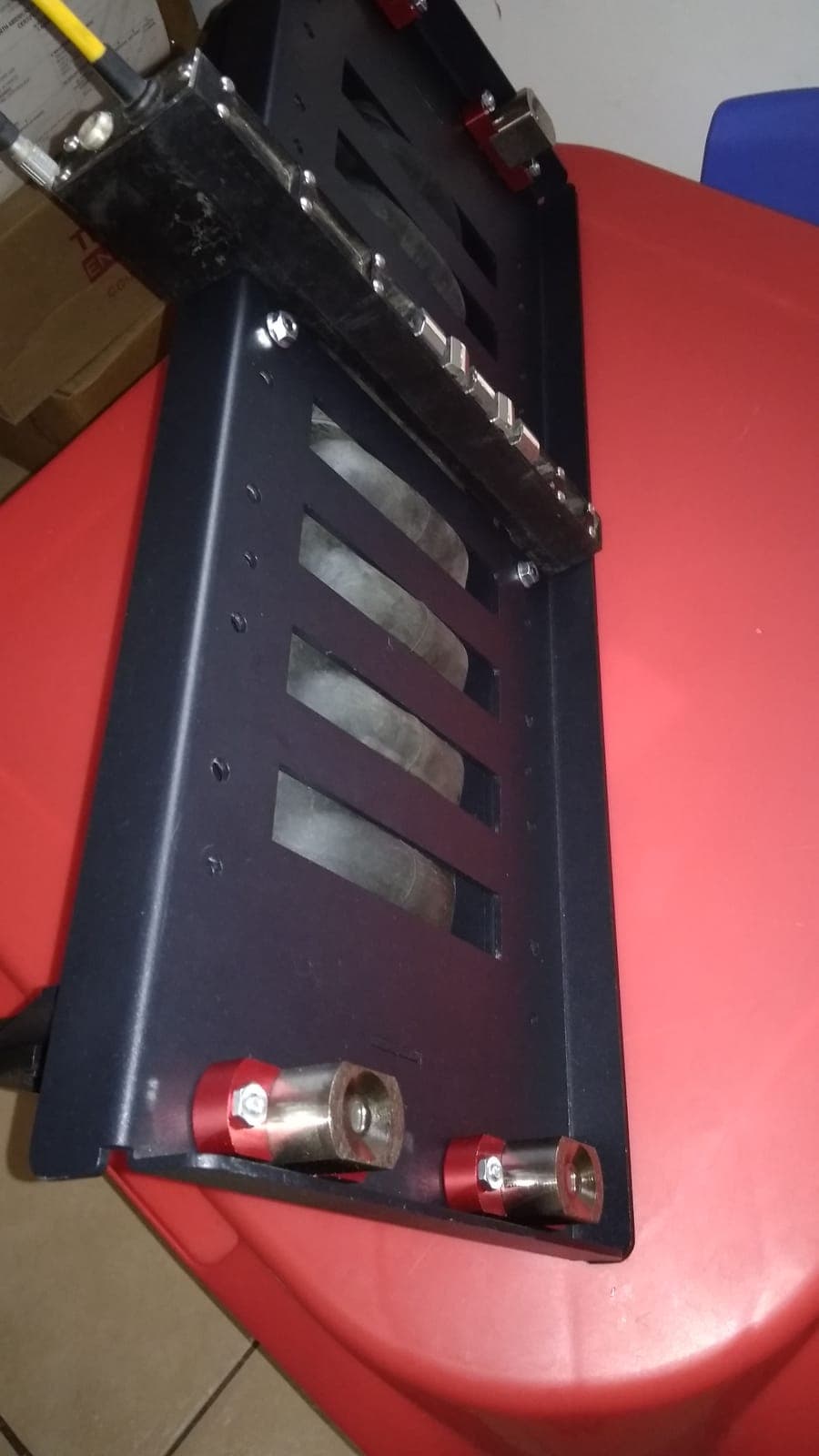

El crawler sujeta los módulos con imanes de encendido y apagado y los presiona contra la pieza con una cámara inflable. Lo diseñamos en lámina doblada, con un tapete de goma cortado en CNC y piezas impresas en 3D, y lo fabricamos.
Para presionar cada cabeza por separado diseñamos después un actuador neumático, que tiene su propia página.
Qué hicimos

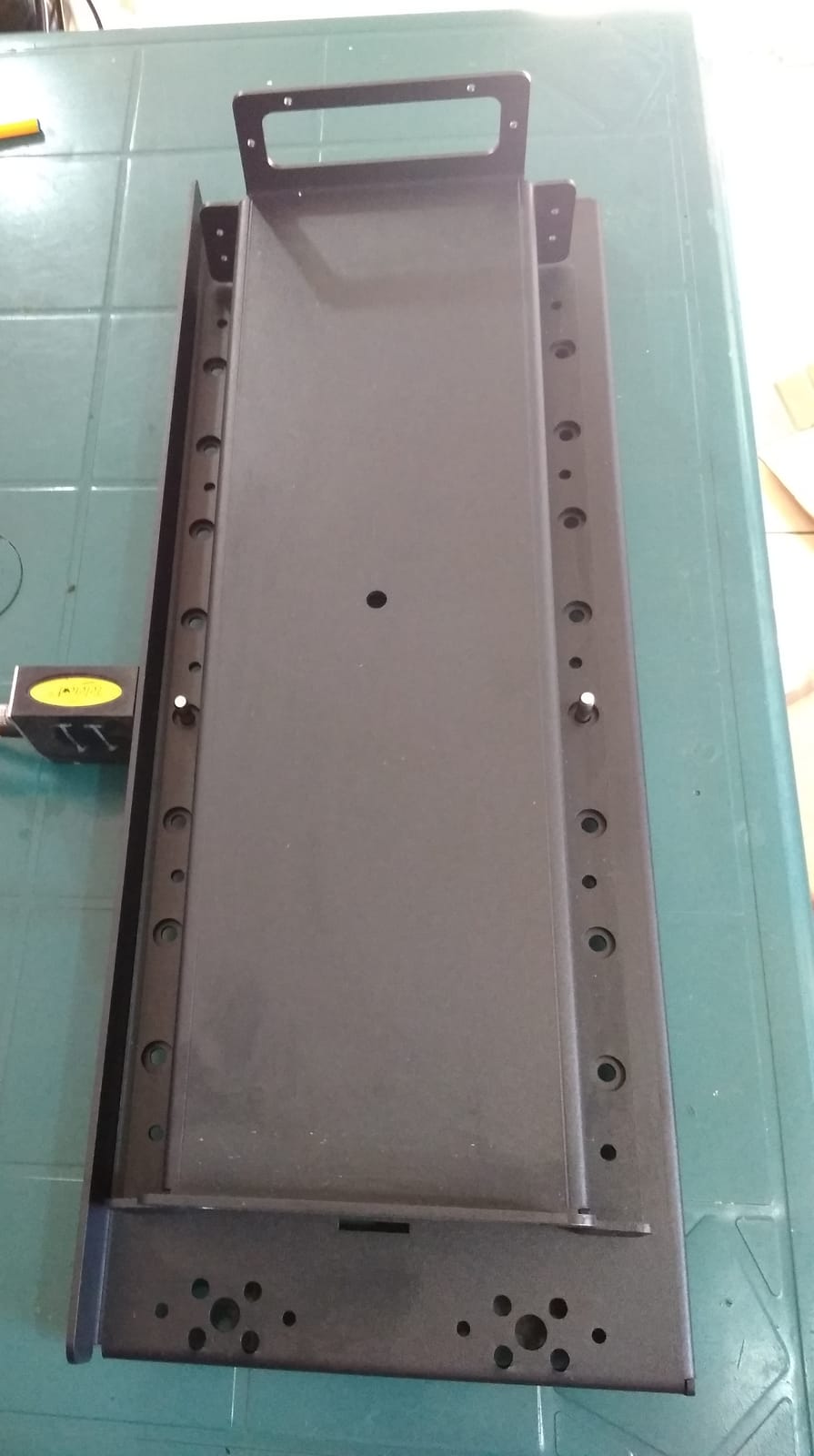

- Diseño mecánico de la charola de lámina, planos y fabricación
- Fijación magnética, cámara inflable y tapete de goma cortado en CNC
- Agarraderas y rellenos impresos en 3D
- Tarjeta de conexión para el módulo, con conectores RF MCX
Datos técnicos
| Módulos | 8 Teletest |
|---|---|
| Charola | 570 × 207 mm |
| Separación entre módulos | 24 mm |
| Fijación | 4 imanes on-off de 43 kg |
| Año | 2020–2021 |
