Modernización de un equipo de corrientes de Eddy pulsadas
Electrónica, firmware y software nuevos para un instrumento PEC que mide el espesor de acero bajo aislamiento y detecta corrosión sin retirar el recubrimiento.

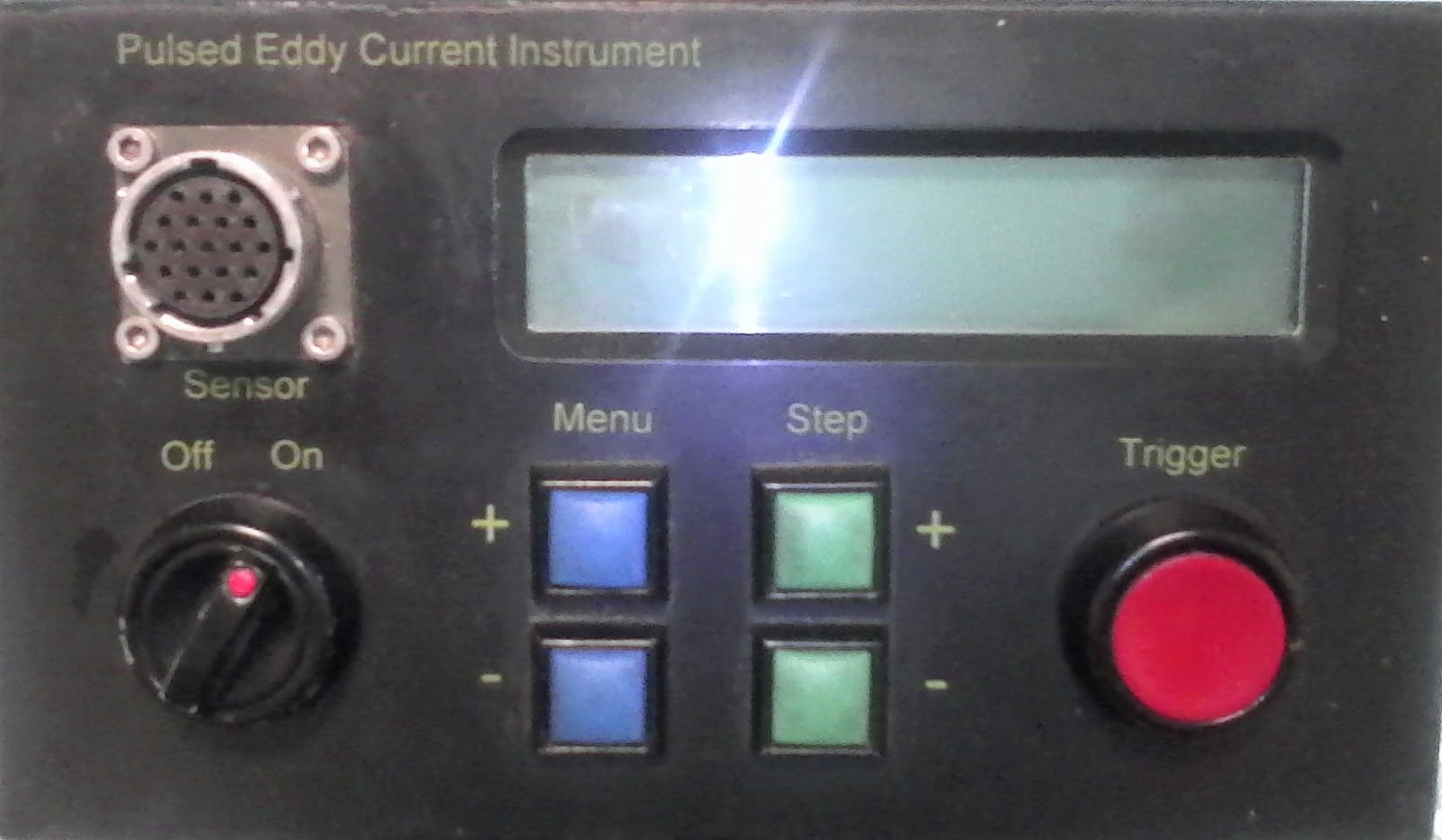

Sobre el instrumento existente montamos una tarjeta de control con lógica programable, microcontrolador, memoria y Bluetooth. El software de adquisición calcula el espesor y corrige el efecto de la separación entre sonda y pieza.

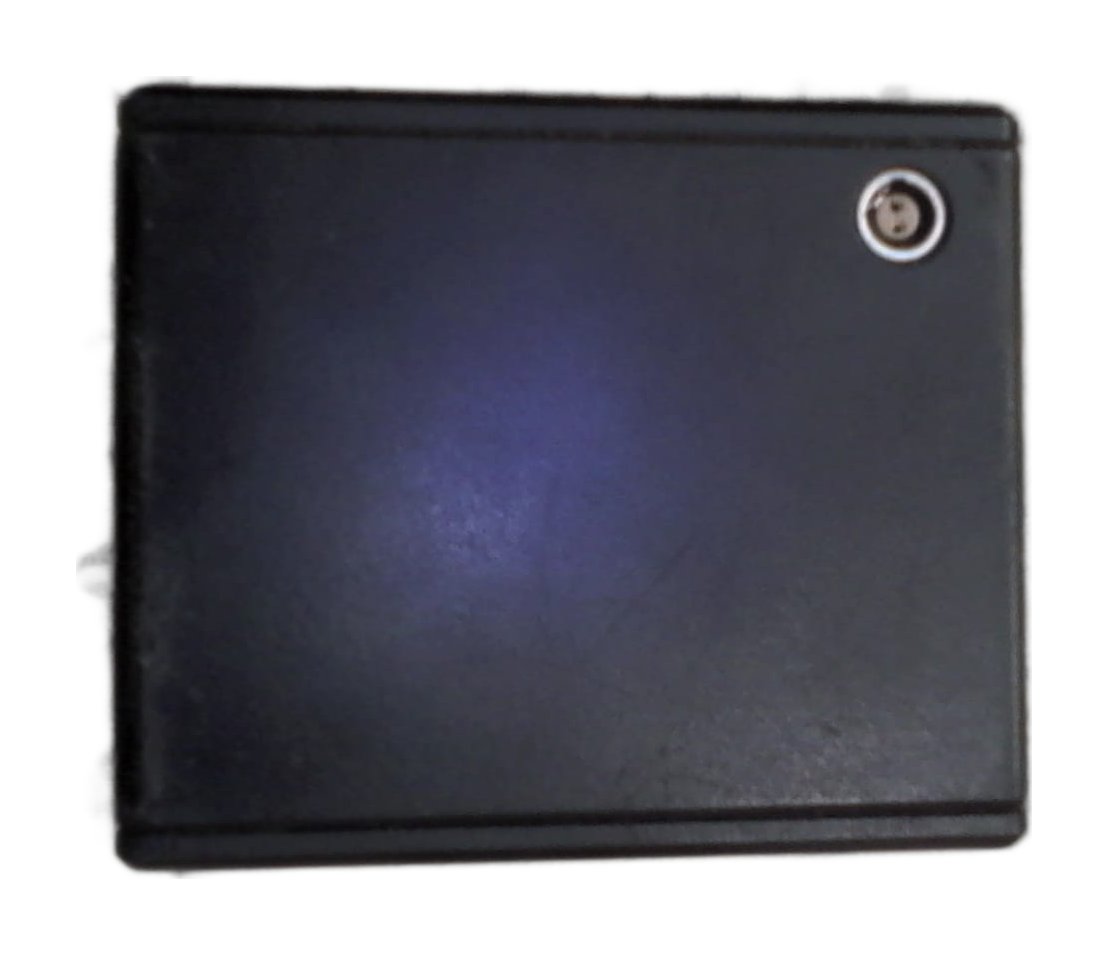

En 2019 hicimos una segunda versión con módulo de batería nuevo, mediciones por matriz y exportación a Excel.
Qué hicimos
- Tarjeta de control con FPGA o CPLD, PIC18F66J50 y Bluetooth
- Firmware del microcontrolador y de la lógica programable (VHDL)
- Software en LabVIEW: adquisición, cálculo de espesor y calibración de lift-off
- Manual de operación de 75 páginas y manual de la batería
Datos técnicos
| Aplicación | Espesor bajo aislamiento y CUI |
|---|---|
| Sondas | 4 |
| Filtro | 11, 14, 27 o 140 kHz |
| Ganancia | ×1, ×2, ×4, ×8 |
| Memoria | Hasta 262,143 puntos |
| Año | 2014–2019 |
