Teclado nuevo para un medidor de espesores DMS2

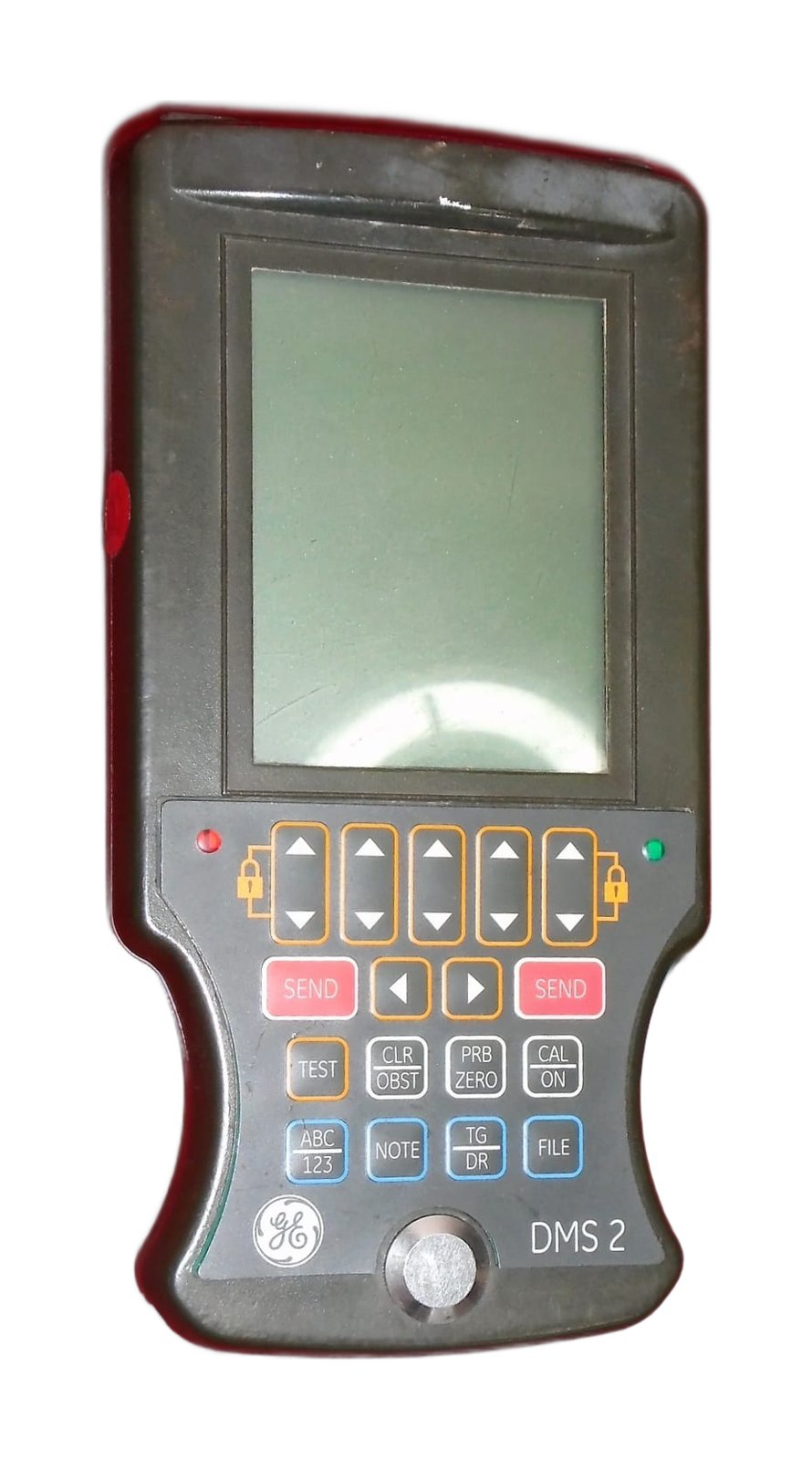

Teclado rígido de reemplazo para el medidor ultrasónico Krautkramer DMS 2TC, diseñado por ingeniería inversa para devolver el equipo a servicio.

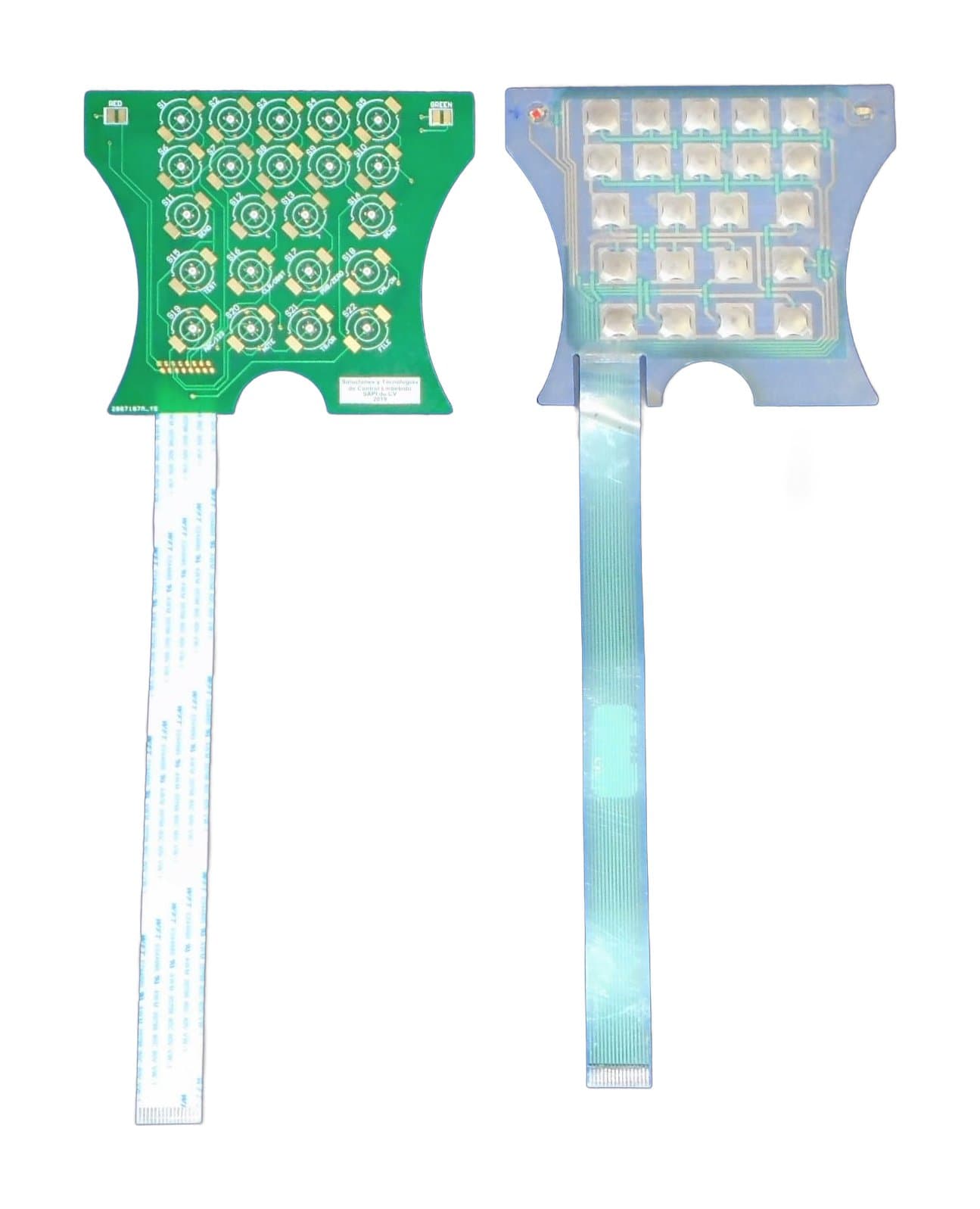

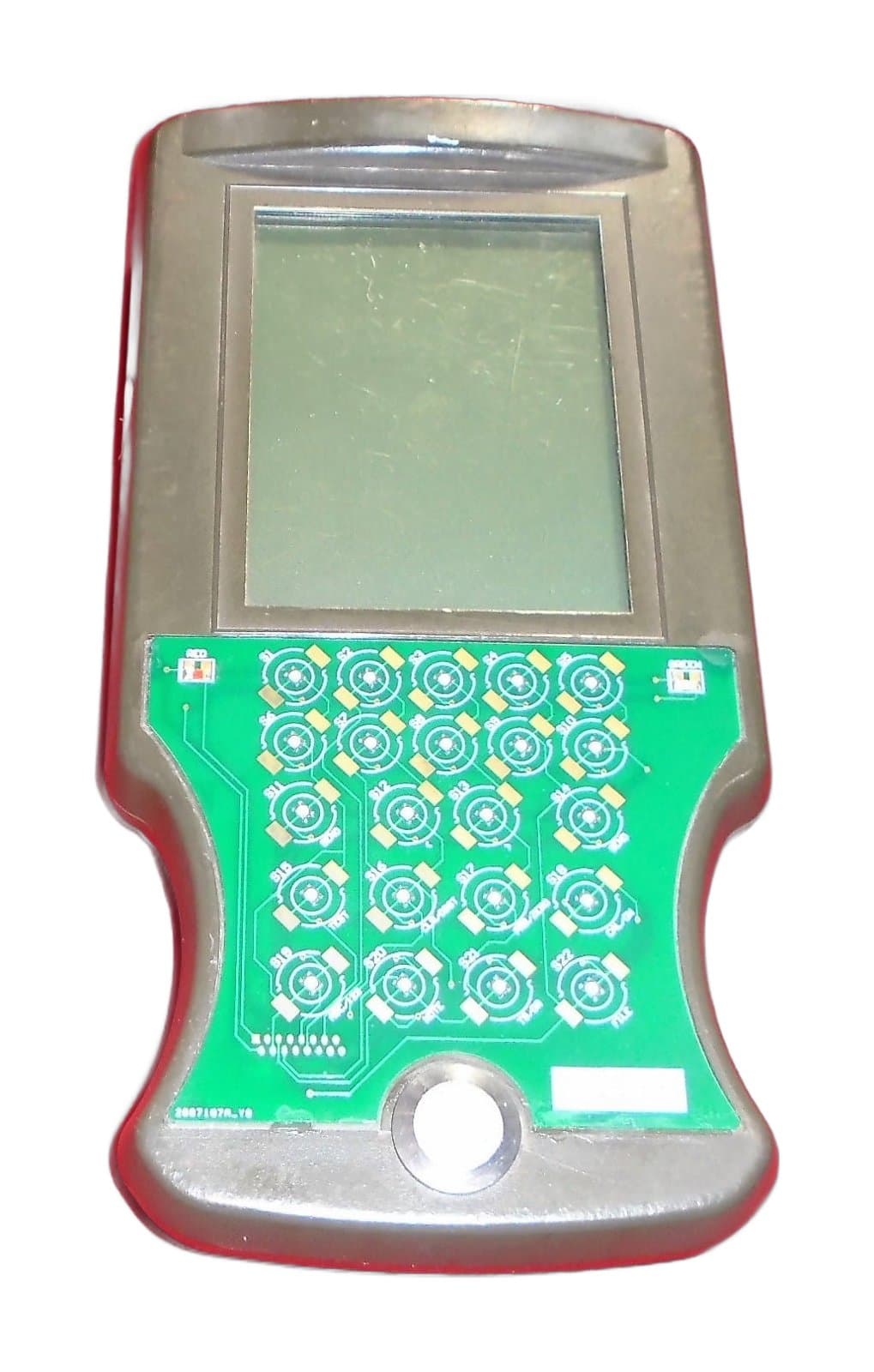

El teclado de membrana original estaba dañado y las baterías de respaldo agotadas, así que el equipo no guardaba parámetros. Diseñamos una tarjeta de 0.6 mm con microinterruptores, compatible con el conector original, y la mecánica para montarla.
El diseño se volvió un producto de reemplazo que ofrecemos para otros DMS2.
Qué hicimos
- Tarjeta de 22 teclas con LED rojo y verde, en dos versiones

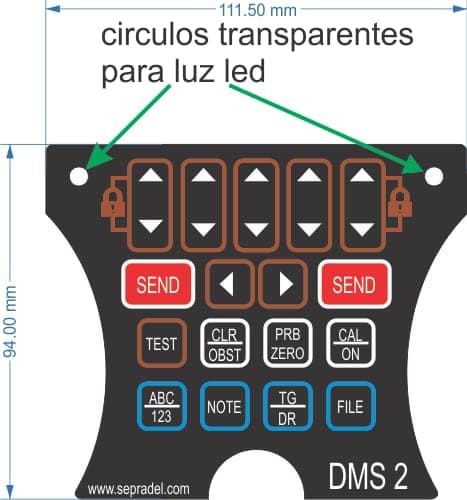

- Cama del teclado, porta-carátula impreso en 3D y carátula gráfica
- Cambio de baterías de respaldo y prueba de todas las teclas
Datos técnicos
| Teclas | 22, más de 1 millón de pulsaciones |
|---|---|
| Tarjeta | PCB 0.6 mm |
| Conexión | Cinta de 16 pines, paso de 1 mm |
| Año | 2019–2024 |
